Đồng hồ số đổi màu

Hì hục 2 ngày vất vả với nó cuối cùng cũng xong. Mạch điều khiển chính dùng PIC16F628, 74hc595, DS1302, DS18B20... mấy con này đều thông dụng. Đầu tiên là sơ đồ nguyên lí cho các men nào thích tự design lại mạch
P/s:
- Trong bài hướng dẫn này, mình đấu LED âm chung. Mà trên thị trường LED dây RGB âm chung ít thông dụng (khó tìm mua).
- Nếu không tìm được LED dây âm chung, các bạn có thể mua LED dương chung. Nhưng mạch phải thay đổi ULN2803 thành UDN2981 (phải sửa lại mạch cho phù hợp với UDN2981)
- IC UDN2981 các bạn mua không có, thì liên hệ mình: 0167 4500 365

- Schematic:

-PCB:

-Thanh LED RGB:
Đâu có chỗ khuyết là các dãy chân dương (Các bạn dùng đồng hồ kiểm tra trước khi hàn cho chắc vì có nhiều loại nó làm ngược lại)

Các bạn có thể mua LED dây RGB loại âm chung, làm cho nhanh, tiện

- Một số hình ảnh cho các bạn dễ hình dung:

Các bạn mua nhựa thông sáp hàn cho sạch...

Mất cũng nhiều $ cho LED RGB SMD 5050...

Các thanh LED đã hàn xong...

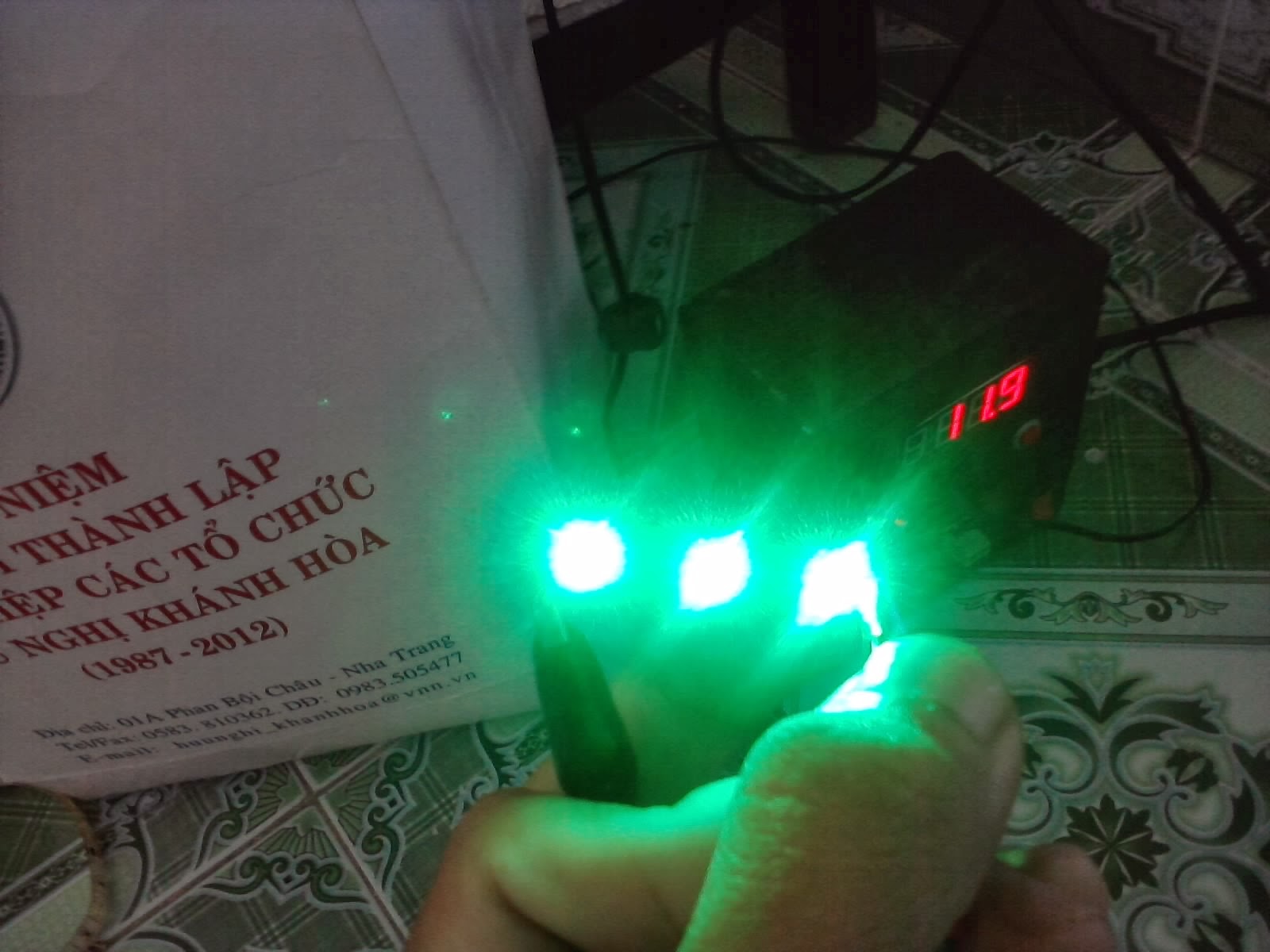

Nào ta cùng test, hi vọng sẽ sáng hết

- Xong phần mạch và khối LED thấy nhẹ nhõm cả người . Ta làm tiếp phần mặt hiển thị và phân hắt LED
Sau khi thiết kế trên corel, ta đi các CNC

Khi cắt xong ta lấy miếng mica sữa  dán ở mặt sau, ta được như hình

Ta mua format 2mm đơn theo số (mặt sau)

Miếng format, mua nhiều để dành làm hộp luôn...

Mặt sau để dán thanh LED cũng dùng miếng fom luôn:

Khi dán thanh LED mới hàn xong lúc này ta được như hình

Ta hàn 3 dây RGB ra mặt sau và ta hẳn màu theo màu chung lại với nhau => Đưa ra 3 dây

Sau khi hàn xong 3 dây RGB, ta hàn tiếp những A...G

-Phần điều khiển màu tôi định viết một chương trình nhỏ cho nó, nhưng cho điều xung chưa dược tốt lắm . Thấy ở ngoài có bán bộ điều khiển âm chúng + Điều khiển từ xa có 50K nên quyết định mua... module này nó có ngõ vào DC 12V, 4 đầu ra bao gồm GND & 3 dây điều khiển GRB; 3 dây này dase đâu vào 3 dây RGB ở phần hắt LED




- Một số hình ảnh test:







Download

Chúc các bạn thành công!
